大型龍門加工中心

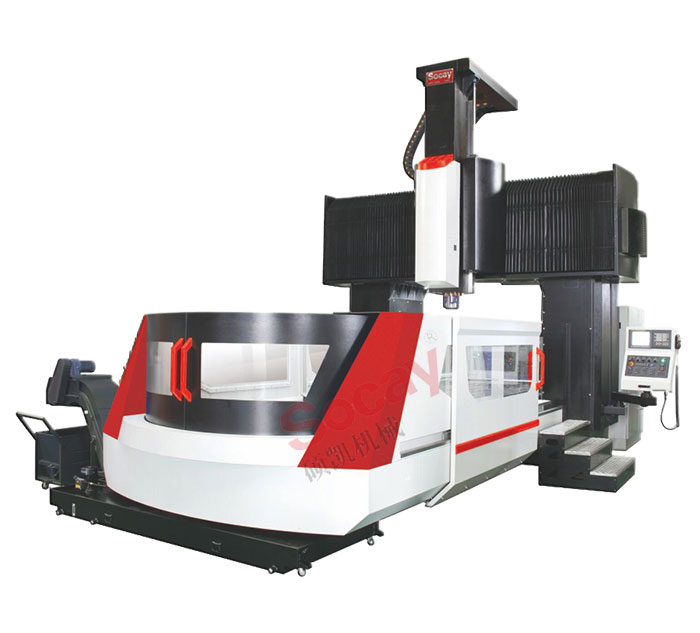

大型龍門加工中心 LM-2904B

產品介紹

技術參數

產品配置


    碩凱大型龍門加工中心LM-1402/LM-1502/LM-1503/LM-2202B/LM-2203B

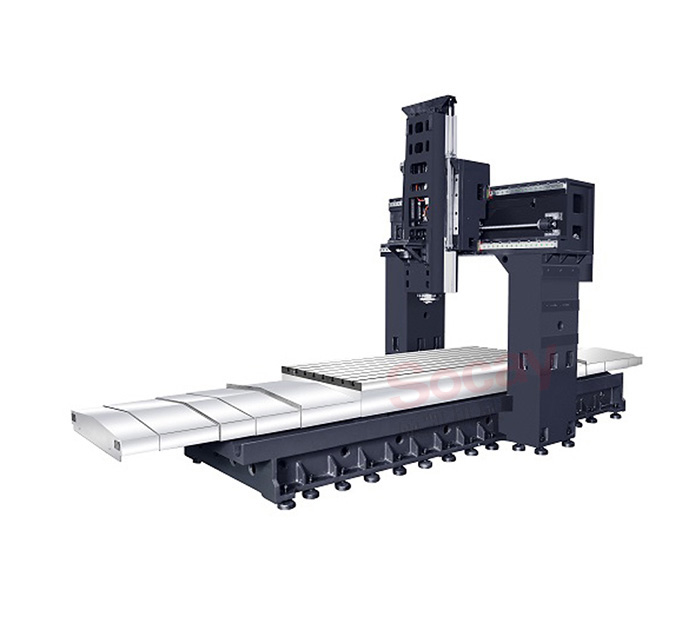

    碩凱大型龍門加工中心採用鑄件底座,超大型立柱及橫樑箱型結構,機床剛性強和穩定性高,橫樑采斜背式設計,加寬型滑道受力寬闊,機頭重心平均緊靠於橫樑中心,以達到更佳的運動精度和重切屑能力。設計中心對稱式主軸系統,確保配置主軸、主軸馬達、滾珠螺杆及變配重油壓缸位置,避免升溫變位,產生不平衡,影響加工精度。Z軸變配重油缸採用懸吊式支撐,緊靠於運動重心位置,並對稱主軸、驅動螺杆及主軸馬達中心之配置,以排除不平衡力產生,確保微量進給的加工精度。Y軸方軌式滑道,全行程移動支撐,運動穩性承重可達25000kgf。

    性能特點:

    一、機床精密度和穩定性:
    1、保證高速運轉時工作精度,定位精度和重複精度±0.005。
    2、碩凱大型龍門加工中心,高剛性一體成型底座與寬型立柱基座採用米納鑄鐵,其超細微粒結構,具有高物理性質,在苛嚴的環境下也不會扭曲變形。
    3、主軸結構採用高品質的合金鋼件,結構精密,運行穩定。
    4、鑄件經有限元素分析法電腦計算分析,結構強度及加強筋的搭配,提高機械的剛性。
    5、三軸採用C3級大直徑螺杆,兩端採用預拉設計,剛性極佳,X、Y軸採用重負載滾柱線性導軌、Z軸滑軌/滾柱線軌可選,可支撐重負荷,快速運動,定位準確,
    6、鑄鐵底座,結構寬實,鞍座加寬加長,全支撐設計,具有傑出的重負荷能力和機床穩定性。
    7、主軸腔體內以肋骨強化結構,主軸穩固支撐,保證高速運轉時,加工產品的精度。
    8、Z軸採用儲能式氮氣平衡設計,運動平衡極佳,加工產品精確可靠性。


    二、碩凱大型龍門加工中心採用進口高精密、高性能主軸:
    1、回應快,強度高,加工效率高。
    2、高強韌四瓣爪拉刀,接觸面大,抓刀力強,刀柄頭損耗小。
    3、碩凱龍門加工中心採用大馬力主軸馬達,適合高速重切屑加工;採用機械式壓刀松刀裝置,在Z軸運動的同時完成裝卸,提高換刀效率。
    4、主軸經馬達直接驅動,直接傳輸扭力,以獲得更高的鑽孔攻牙效果。
    5、主軸高速運轉搭配主軸油溫控制系統,自動溫差探測控制,保證主軸在恒溫下運行,提高主軸運行精度及壽命。


    三、碩凱大型龍門加工中心應用領域:

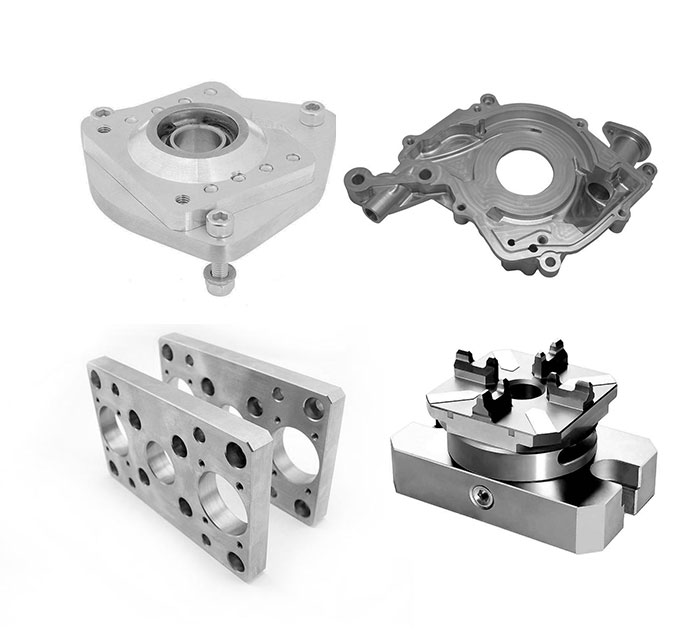

    適用加工大型汽車、家電模具、軍工產品、模架加工等相關產品,
