三線軌加工中心

三線軌加工中心 VMC-1165C

產品介紹

技術參數

產品配置

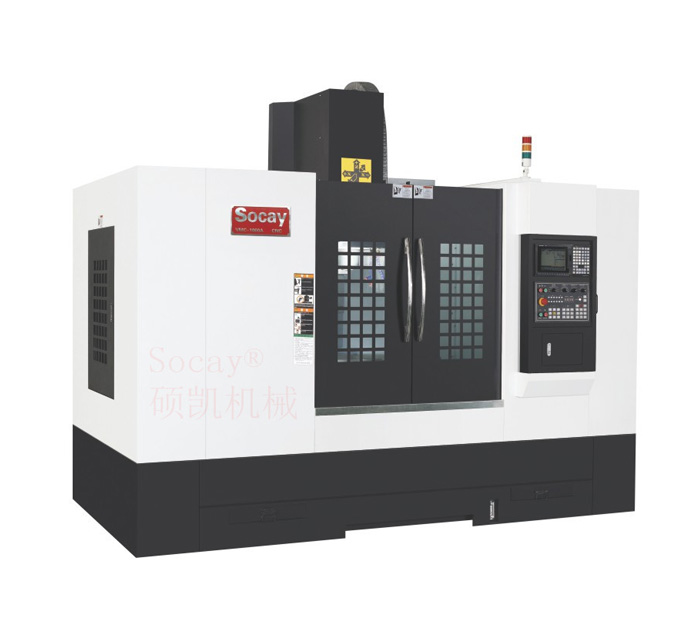

    碩凱高速三線軌加工中心VMC-850C/1165C/1270C/1580C

    碩凱高速三線軌加工中心專門針對於精密零件加工有高精度、高光挈堵要求的客戶所開發,具有高速度、高精度、高效率、高速換刀等特性。
    特別適用產業:五金零件加工、汽車零件加工、3C產業零件加工、航太領域零件加工、其他精密零件加工。

    一、機床精密度和穩定性:
    1,床身採用高密度鑄鐵結構設計,剛性強,超寬底座,鞍座加寬加長,確保加工時之重負荷能力。
    2,“人”字型立柱設計,結構結實,強度高,機床總重6-13.5噸,穩定性好,高速位移不震動,確保高速切削加工精度,快速進給達到48m/分,z軸採用刹車式伺服電機,搭配無配重設計,提升Z軸驅動性能,執行3D加工時,達到最佳表面精度。
    3,三軸均採用臺灣上銀/銀泰絲杆C3級,滾珠線性導軌,螺母副滾珠絲杆,接觸面積大能承受較大的載荷,
    4,滾珠絲杆馬達端以及尾端軸承均採用進口P4級組合的專用高速軸承,三軸滾珠絲杆均進行預拉伸,性能穩定,提高軸向動力傳送效率,具備高剛性、低噪音、低摩擦特性,加工精度高。
    5,三軸採用高精度C3級滾珠絲杆並用精密滾珠軸承作預拉,減少熱膨脹時精密度誤差,防止在高溫下損壞系統精密部件,三軸之軸滾珠絲杆均加裝支撐機構,提高軸向動力傳送效率,位移48米/分,節省加工時間.

    二、碩凱三線軌加工中心採用進口高精密、高性能伺服馬達和主軸:
    1,主軸選用臺灣知名品牌,內藏式主軸,能有效排除熱感應力,經動平衡檢驗調整,振動小,能有效延長主軸壽命。
    2,主軸採用油冷機冷卻至恒溫,,確保主軸在高速作業下,不會影響主軸精密度,並加氣體保護,防止主軸錐孔有鐵屑等雜物,影響主軸錐孔的精密度。
    3,低慣性主軸,高速攻絲反映靈敏,刀臂式刀庫換刀快速準確;提高加工效率.主軸馬達與主軸採用直聯式驅動,延長刀具壽命;
    4,常規採用三菱全新HF系列伺服馬達,更快的應答速率與輸出電機馬力大,三軸加速度達到1.5/1.2/1.1G,短距離移動時更能縮短定們時間;適應高速高精度加工需求。
    5,主軸馬達可以選購超低慣性規格,攻牙時最高可以達到4000rpm(加速時間只要0.3sec),大幅縮短攻牙時間。

    三、系統和電控
    1,電控箱採用熱交換器散熱,冷卻恒溫,防止電氣元件過熱起火,採用後排屑設計,
    2,配置後沖水系統,水箱採用雙箱式,容量大,可迅速將切削熱排出,並置於機台內側,節省空間;
    3,碩凱高速三線軌加工中心系統: 可選配三菱、法蘭克、西門子、新代、寶元、廣州數控、維宏等系統,常規選用三菱系統,可支持18種語言,可擴充記憶體卡,可以儲存上千條程式,隨時調用,省去邊傳輸邊加工的煩惱。

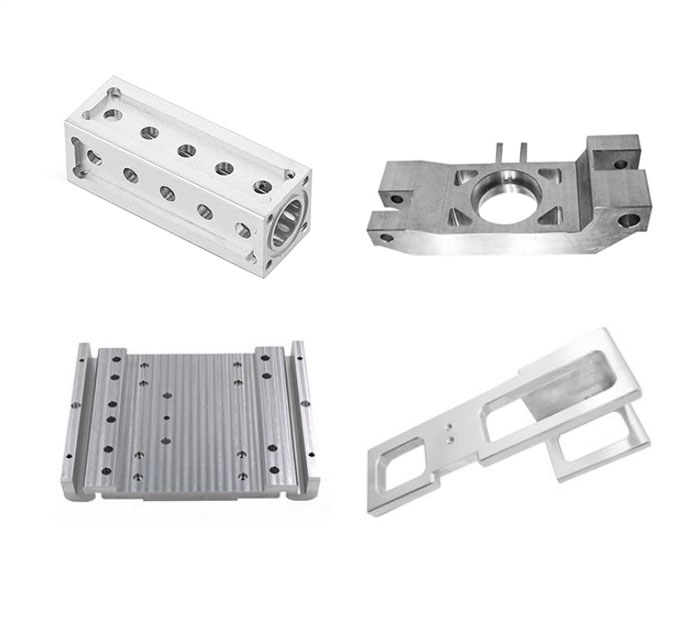

    適用產業
    五金零件加工、汽車零件加工、3C產業零件加工、航太領域零件加工、其他精密零件加工。
